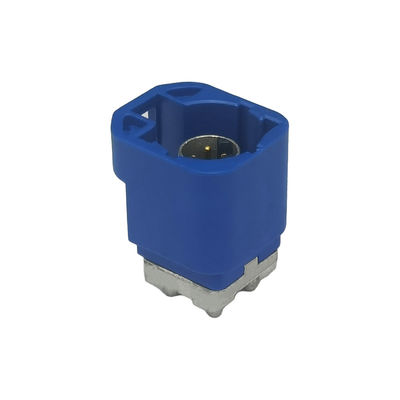

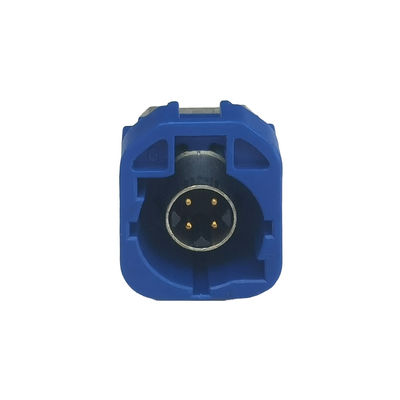

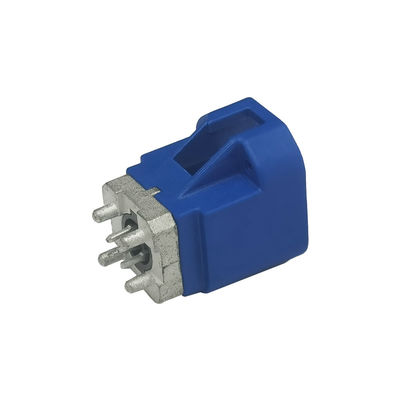

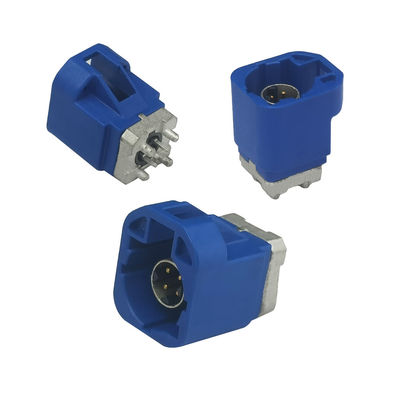

FAKRA HSD LVDS 4Pin PCB Mount 4 Kontakt-Pin-Anschluss für Auto-Radio
| Place of Origin | China |
|---|---|
| Markenname | LEADSIGN |
| Zertifizierung | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Preis | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Betriebsspannung | Effektivwert mit 60 V | Typ der Montage | PCB-/Panelberg |
|---|---|---|---|
| Anzahl der Positionen | Pin 4 | Orientierung | Gerader Typ |
| Betriebstemperatur | -40°C bis +105°C | Impedanz | 100Ω |
| Dienstleistungen | Soem-ODM nehmen an | MOQ | 20 Stück |
Produkt-Beschreibung
Beschreibung des Produkts:
Dies ist ein fortschrittliches digitales System, das sich auf die Übertragung von Niederspannungs-Differenzsignalen spezialisiert hat, das Störungen durch Cross-Talk und externe Quellen effektiv blockiert.Dieses vollständig abgeschirmte Verbindungssystem verwendet 100 Ω abgeschirmte verdrehte Quad-Kabel, um eine optimale Leistung zu gewährleisten.
Diese Hochgeschwindigkeitsdatenanschlüsse sind sowohl kostengünstig als auch zuverlässig, da sie die Komponenten des Standard-HSD-Systems verwenden.HSD wird häufig in Ethernet-Anwendungen verwendet und ist speziell auf die hohen Anforderungen der Automobilindustrie ausgerichtet..
Speziell für den Automobilmarkt entwickelt, ist das HSD-Verbindungssystem ideal für Anwendungen wie LVDS-Kameras, USB und IEEE 1394.Verriegelung, Farbcodes und eine kompakte Größe, die den globalen Standards der Automobilindustrie entspricht.
Eigenschaften:
Hochgeschwindigkeitsdaten (HSD) nutzen ein vollständig abgeschirmtes Verbindungssystem
Das HSD-System ist für den Betrieb bei 100 Ω ausgelegt und kann geschützte verdrehte Quadkabel aufnehmen.
- Doppelsperrmechanismus für primäre und sekundäre Sperrung.
- Verwendet wurde die Verknüpfungsmethode mit Krampfadern.
- Eine hohe Kabelbindung ist vorgesehen.
- Coding-Optionen auf Plastikgehäuse verhindern Fehlverbindungen.
- Die Verhinderung von Schäden an Kontaktknöpfen ist gewährleistet.
Technische Parameter:
| HSD | |
| Codierung HSD+2 | Der Begriff "A.B.C.D.E.F.Z". |
| PIN-Nummer | 4 Signalpins, 2 Antriebspins |
| Kabel | Z.B.Dacar 535,Dacar 636 |
| Verpackungseinheit | auf Anfrage |
| Elektrische Daten | |
| Impedanz | 100Ω |
| Frequenzbereich je nach Kabeltyp | Gleichstrom bis 6 GHz |
| Kontaktwiderstand des Signals | ≤ 10 mΩ |
| Außenkontaktwiderstand | ≤ 7,5 mΩ |
| Prüfspannung | 250 V rms |
| Betriebsspannung | 60 V rms |
| Mechanische Daten | |
| Paarungszyklen | ≥ 25 |
| Einsatzkräfte | ≤ 30 N |
| Trennungskraft | ≥5N |
| Anschließverbindung | ≥ 110N |
| Umweltdaten | |
| Temperaturbereich | -40°C bis +105°C |
Anwendungen:
Hauptanwendungen des HSD-Verbindungssystems
Das HSD-System wird in einer Vielzahl von Automobilelektronikprodukten weit verbreitet, darunter:
- Telekommunikationsindustrie, wieRadiobasisstationen
- Digitale Infotainment-Elektronik, die Unterhaltungs- und Konnektivitätsfunktionen in Fahrzeugen bieten
- Digitale symmetrische Netze, die eine Hochgeschwindigkeitsdatenübertragung für fortschrittliche Fahrerassistenzsysteme und andere elektronische Komponenten ermöglicht
Kompatibilität mit führenden Technologien
Das HSD-Verbindungssystem ist so konzipiert, daß eine Reihe vonUSB-StickVersionen, einschließlich1.0,2.0, und3.0, sowie andereIndustriestandardsWie zum BeispielLVDS,Ethernet,IEEE 1394 (Firewire), undGVIFDiese Vielseitigkeit macht es zu einer sehr flexiblen und zuverlässigen Wahl für Anwendungen im Automobilbereich.
HSD-Codierung:
Anpassung:
Wir begrüßen OEM- und ODM-Anfragen und bieten anpassbare Optionen für Kabeltypen, Steckverbinder und Kabellängen.Zögern Sie nicht, uns für weitere Hilfe zu kontaktieren..
Unterstützung und Dienstleistungen:
- OEM- und ODM-Bestellungen sind willkommen.
- Kostenlose Proben sind erhältlich; die Kunden müssen lediglich die Kuriergebühren bezahlen.
- Wir bieten flexible Logistiklösungen.
- Verlassen Sie sich auf uns für schnelle Lieferung und außergewöhnlichen Service.
