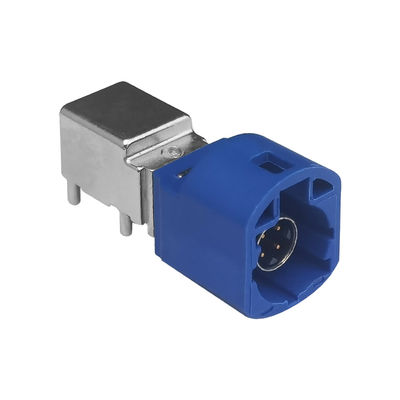

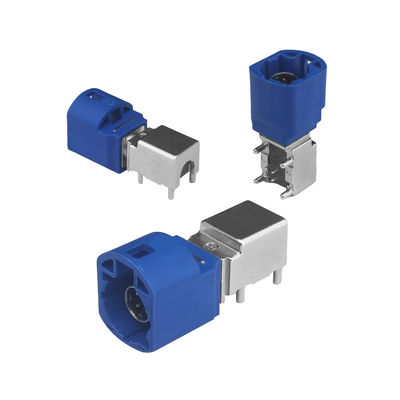

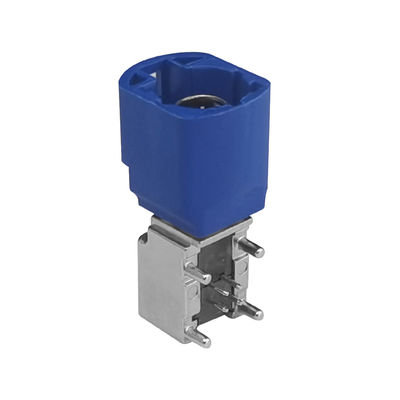

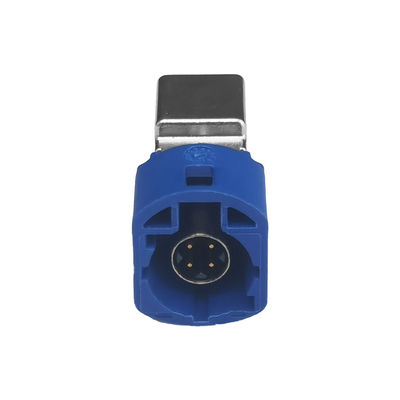

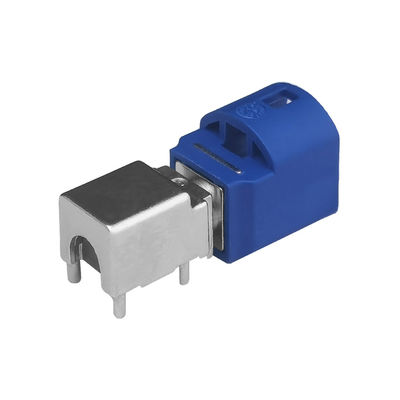

FAKRA HSD-Anschluss für Antennenanschlüsse für Fahrzeuge
| Place of Origin | China |
|---|---|
| Markenname | LEADSIGN |
| Zertifizierung | E-Mark |
| Model Number | HSD PCB Connector |
| Minimum Order Quantity | 20PCS |
| Preis | Contact the seller |
| Packaging Details | Giftbox size:260*220*80mm, 20PCS/CTN |
| Delivery Time | 7~14 work days |
| Payment Terms | L/C, T/T, Western Union |
| Supply Ability | 200000PCS/Month |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Typ der Montage | PCB-/Panelberg | Betriebstemperatur | -40°C bis +105°C |
|---|---|---|---|
| Anzahl der Positionen | Pin 4 | Paarungszyklen | ≥ 25 |
| Frequenzbereich | Gleichstrom bis 6 GHz | Anwendungen | LVDS-Kamera, USB, undIEEE 1394 Anwendungen |
| Dienstleistungen | Soem-ODM nehmen an | MOQ | 20 Stück |
Produkt-Beschreibung
Beschreibung des Produkts:
Dies ist ein leistungsstarkes digitales System für Niederspannungsdifferenzsignale.
Das HSD-System wurde speziell entwickelt, um Störungen durch Übersprach und externe Quellen zu verhindern, was es zu einer sehr zuverlässigen Lösung für die Datenübertragung macht.Es nutzt ein 100 Ω voll abgeschirmtes Verbindungssystem, die schirmgeschützte Quad-Kabel verarbeiten kann.
Effizient und vielseitig
Das HSD-System umfasst alle für eine optimale Leistung erforderlichen Teile und ist für seine Kosteneffizienz bekannt.Es eignet sich besonders gut für die Hochgeschwindigkeitsdatenübertragung und wird häufig in Ethernet-Anwendungen verwendetDas System erfüllt auch die strengen Anforderungen der Automobilindustrie.
Speziell für die Automobilindustrie entwickelt
Das HSD-Verbindungssystem ist speziell für den Automobilmarkt entwickelt, wobei Anwendungen wie LVDS-Kamera, USB und IEEE 1394 im Blick sind.Farbcode-Optionen, und ist so konzipiert, dass sie den weltweiten Anforderungen der Automobilindustrie gerecht wird und gleichzeitig eine kompakte Größe beibehält.
Eigenschaften:
HSD-Verbindungssystem
Das HSD Interconnect System ist eine revolutionäre Lösung für hochwertige Kabelverbindungen.Einige herausragende Merkmale dieses Systems sind::
- Doppelsperrmechanismus für primäre und sekundäre Sperrung
- Für sichere Verbindungen verwendete Verknüpfungsmethode
- Hohe Kabelbindungskraft für zuverlässige Verbindungen
- Effiziente Codierungsmöglichkeiten am Kunststoffgehäuse zur Vermeidung von Fehlverbindungen
- Maßnahmen zur Verhinderung von Schäden an Kontaktknöpfen
Der Doppelsperrmechanismus sorgt für eine starke und langlebige Verbindung, während die Krempverbindungsmethode die Stabilität erhöht.Verringerung des Risiko einer TrennungDie effizienten Codierungsmöglichkeiten auf dem Kunststoffgehäuse erleichtern die Identifizierung und Verbindung der entsprechenden Kabel und verringern so die Wahrscheinlichkeit von Fehlern.Das System ergreift auch Vorsichtsmaßnahmen zur Verhinderung von Schäden an Kontaktstiften, um die Langlebigkeit und Funktionalität der Verbindungen zu gewährleisten.
Technische Parameter:
| HSD | |
| Codierung HSD+2 | Der Begriff "A.B.C.D.E.F.Z". |
| PIN-Nummer | 4 Signalpins, 2 Antriebspins |
| Kabel | Z.B.Dacar 535,Dacar 636 |
| Verpackungseinheit | auf Anfrage |
| Elektrische Daten | |
| Impedanz | 100Ω |
| Frequenzbereich je nach Kabeltyp | Gleichstrom bis 6 GHz |
| Kontaktwiderstand des Signals | ≤ 10 mΩ |
| Außenkontaktwiderstand | ≤ 7,5 mΩ |
| Prüfspannung | 250 V rms |
| Betriebsspannung | 60 V rms |
| Mechanische Daten | |
| Paarungszyklen | ≥ 25 |
| Einsatzkräfte | ≤ 30 N |
| Trennungskraft | ≥5N |
| Anschließverbindung | ≥ 110N |
| Umweltdaten | |
| Temperaturbereich | -40°C bis +105°C |
Anwendungen:
Das HSD-Verbindungssystem wurde speziell für den Einsatz auf dem Automobilmarkt mit Anwendungen wie LVDS-Kameras, USB-Geräten und IEEE 1394-Verbindungen entwickelt.Es verfügt über fortschrittliche Funktionen, einschließlich mechanischer Schlüsselanlage, Verriegelungsmechanismen, anpassbarer Farbcodierung und einer kompakten Größe, die den Standards und Anforderungen der globalen Automobilindustrie entspricht.
Dieses vielseitige Anschlusssystem beschränkt sich nicht nur auf den Einsatz im Automobilbereich, sondern findet auch Anwendungen in anderen Branchen wie Telekommunikation und Telekommunikation,speziell in den Bereichen Radiobasisstationen und digitale Infotainment-ElektronikDarüber hinaus eignet sich das System auch für digitale symmetrische Netzwerke und ist mit verschiedenen beliebten Protokollen wie USB 1 kompatibel.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) und GVIF.
HSD-Codierung:
Anpassung:
Wir begrüßen OEM- und ODM-Anfragen und bieten anpassbare Optionen für Kabeltypen, Steckverbinder und Kabellängen.Zögern Sie nicht, uns für weitere Hilfe zu kontaktieren..
Unterstützung und Dienstleistungen:
- OEM- und ODM-Bestellungen sind willkommen.
- Kostenlose Proben sind erhältlich; die Kunden müssen lediglich die Kuriergebühren bezahlen.
- Wir bieten flexible Logistiklösungen.
- Verlassen Sie sich auf uns für schnelle Lieferung und außergewöhnlichen Service.
