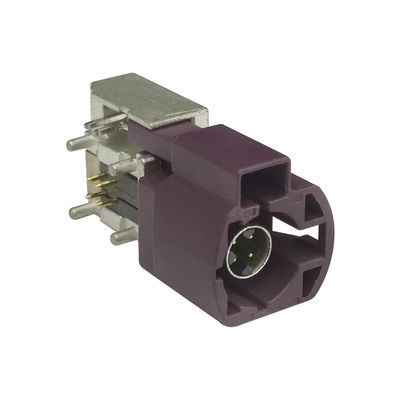

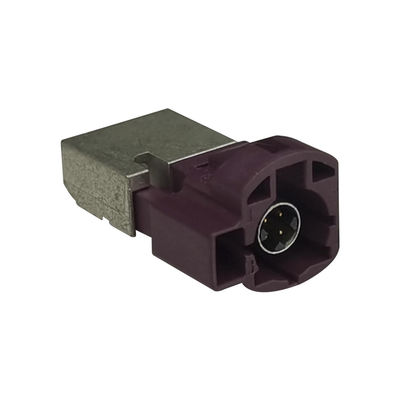

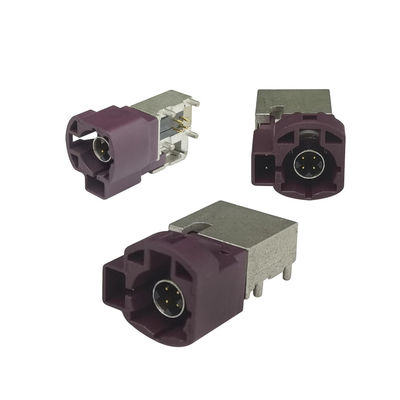

FAKRA HSD-Anschluss Rechtswinkeltyp für GPS-Telematik oder Navigation

  • FAKRA HSD Connector Right Angle Type For GPS Telematics Or Navigation
  • FAKRA HSD Connector Right Angle Type For GPS Telematics Or Navigation
  • FAKRA HSD Connector Right Angle Type For GPS Telematics Or Navigation
Place of Origin China
Markenname LEADSIGN
Zertifizierung E-Mark
Model Number HSD PCB Connector
Minimum Order Quantity 20PCS
Preis Contact the seller
Packaging Details Giftbox size:260*220*80mm, 20PCS/CTN
Delivery Time 7~14 work days
Payment Terms L/C, T/T, Western Union
Supply Ability 200000PCS/Month

Kontaktieren Sie mich für kostenlose Proben und Coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.

x
Produktdetails
Orientierung Rechtwinklige Art Frequenzbereich Gleichstrom bis 6 GHz
Paarungszyklen ≥ 25 Betriebsspannung Effektivwert mit 60 V
Anzahl der Positionen 4+2Pin Impedanz 100Ω
Dienstleistungen Soem-ODM nehmen an MOQ 20 Stück
Hervorheben

FAKRA HSD-Anschluss für GPS-Telematik

,

Rechtwinkliges Verbindungsstück FAKRA HSD
Hinterlass eine Nachricht
Produkt-Beschreibung

Beschreibung des Produkts:

In der Automobilindustrie werden häufig Hochgeschwindigkeits-Datenanschlusssysteme wie HSD+2, +4, +8 und HSD bis 6 GHz verwendet.

HSD ist ein leistungsfähiges digitales System, das speziell für Niederspannungsdifferenzsignale entwickelt wurde und Schutz vor Überspannungen und externen Störungen bietet.Dieses vollständig abgeschirmte Verbindungssystem hat eine 100 Ω-Impedanz und verwendet abgeschirmte Kabel mit verdrehten Paaren.

Das HSD-Verbindungssystem eignet sich mit seinen mechanischen Schlüsselfunktionen, Verriegelung, Farbcodierungsoptionen und kompakter Größe ideal für LVDS-Kameras, USB- und IEEE 1394-Anwendungen auf dem Automobilmarkt.Er erfüllt die strengen Anforderungen der globalen Automobilindustrie an Hochgeschwindigkeitsdatenverbindungen.



Eigenschaften:

  • Primär- und Sekundärschließung:Gewährleistet sichere Verbindungen mit einem primären Schloss und zusätzlichen Schutz vor versehentlichen Trennungen durch ein sekundäres Schloss.
  • Hohe Kabelbindungskraft:Die Kabel werden fest befestigt, wodurch die Trennung verhindert wird. Dies ist in Hochschwingungsumgebungen für einen stabilen Betrieb entscheidend.
  • Hohe Codierungseffizienz:Eine effiziente Kodierung des Kunststoffgehäuses minimiert Fehler und gewährleistet eine genaue und zuverlässige Identifizierung der Verbindungen.
  • Verschiedene mechanische und farbige Codierungen:Verschiedene Codierungsoptionen ermöglichen die Anpassung und verhindern Verwechslungen mit einzigartigen Kombinationen.
  • Neutrale Codierung:Universal und standardisierte Verbindung für Kompatibilität in verschiedenen Anwendungen.
  • HSD-Systemmerkmale:Er erfüllt die weltweiten Standards für Automobilanwendungen, verfügt über mechanische Schlüsselung, Verriegelung für Stabilität, Farbcode-Optionen und Mindestgröße für die Einhaltung des Automobildesigns.
  • Kompaktes Design:Platzersparnis und Einhaltung von Größenbeschränkungen bei Automobilkonstruktionen für eine vielseitige Integration.

Funktionen des HSD-Systems

Das HSD-System ist mit mehreren Schlüsselmerkmalen konzipiert, um den strengen Anforderungen der globalen Automobilindustrie gerecht zu werden.

  • Mechanische Schlüsselung - stellt sicher, dass Verbindungen nur mit ihrem entsprechenden Gegenstück gekoppelt werden können, um fehlerhafte Verbindungen zu vermeiden.
  • Schließung - stellt eine sichere und zuverlässige Verbindung her, die Stoß- und Vibrationskräften standhält.
  • Farbcode-Optionen - bietet mehrere Farbcodierungsoptionen für die einfache Identifizierung und Ausrichtung mehrerer Verbindungen.
  • Mindestgröße - kompakt und platzsparend konzipiert, so dass sie für verschiedene Fahrzeugkonstruktionen und -layouts geeignet ist.


Technische Parameter:

Technische Parameter Werte
Orientierung Rechtswinkelart
Typ der Montage PCB-/Panelmontage
Frequenzbereich Gleichstrom bis 6 GHz
Impedanz 100Ω
Betriebstemperatur -40°C bis +105°C
Anzahl der Positionen 4+2Pin
Paarungszyklen ≥ 25
Anwendungen LVDS-Kamera, USB, undIEEE 1394 Anwendungen
Dienstleistungen OEM / ODM akzeptiert
Wesentliche Merkmale Koaxalverbindung, Automobilverbindung, Automobildrahtverbindung, HF-Verbindung, Automobil elektrische Verbindung


Anwendungen:

  • Das HSD-Verbindungssystem ist speziell für den Automobilmarkt konzipiert, einschließlich Anwendungen wie LVDS-Kameras, USB- und IEEE 1394-Verbindungen.
  • Das System ist mit mehreren USB-Versionen kompatibel, einschließlich 1.0, 2.0, und 3.0.
  • LVDS oder Niederspannungsdifferenzsignal ist eine Art von Signal, das im System verwendet wird.
  • Firewire, auch bekannt als IEEE 1394, ist eine weitere Art von Verbindung, die vom HSD-System unterstützt wird.
  • Das System unterstützt auch GVIF-Verbindungen.
  • Zusätzlich zu den Anwendungen im Automobilbereich wird das HSD-System auch häufig in der Telekommunikationsindustrie wie bei Radiobasisstationen eingesetzt.
  • Es wird auch in der digitalen Infotainment-Elektronik weit verbreitet.
  • Darüber hinaus kann das HSD-System auch digitale symmetrische Netze verarbeiten.


HSD-Codierung:

FAKRA HSD LVDS 4 Pin Connector E-Code Right Angle Type For PCB mount 0FAKRA HSD LVDS 4 Pin Connector E-Code Right Angle Type For PCB mount 1

Anpassung:

Wir akzeptierenOEM und ODMBestellungen. Maßgeschneiderte Kabel-Typen, Steckverbinder-Typen und Kabellängen sind erhältlich. Wir werden Ihre Anforderungen gerne berücksichtigen, um eine effektive Lösung zu bieten. Bitte kontaktieren Sie uns gerne.

Unterstützung und Dienstleistungen:

  • Akzeptieren Sie OEM- und ODM-Bestellungen.
  • Die Proben sind kostenlos, nur der Kunde muss die Kuriergebühr bezahlen.
  • Unterstützt mehrere Logistikmethoden.
  • Schnelle Lieferzeit und erstklassiger Service.



Kontakt mit uns

E-Mail:Informationen über die Ausrüstung
Website:Die Kommission hat eine Reihe von Maßnahmen ergriffen.

Wenn Sie Fragen zu unseren Produkten haben oder technischen Support oder Service benötigen, können Sie uns gerne kontaktieren.Unser Team wird Ihnen gerne dienen und sicherstellen, dass Sie eine gute Erfahrung bei der Verwendung unserer Produkte haben.

Vielen Dank, dass Sie sich für unsere Produkte entschieden haben.

Umbauten:

Leichtes Verbindungsstück FAKRA HSD

Praktisches männliches Verbindungsstück FAKRA

Weibliches Verbindungsstück FAKRA HSD
